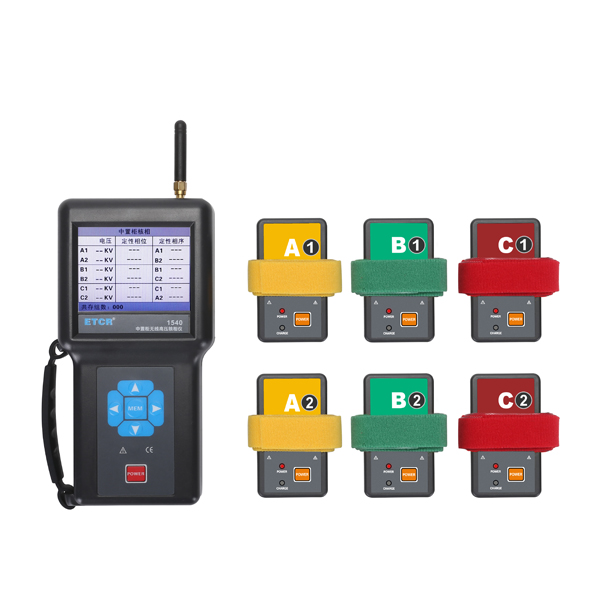

ETCR1540中置柜無線核相儀
.jpg)
ETCR1540中置柜無線高壓核相儀，別名：無線中置柜高壓核相器，是專為手車式高壓開關柜（中置柜）核相而精心設計制造，本儀器采用非接觸式核相技術，在中置柜外接收核相數據，即可對A、B、C三相線路同時完成相位判斷，相序測試，規避了操作人員與柜內高壓電直接接觸的風險，排除了核相的安全隱患，確保了操作人員和設備的安全。儀器操作特別簡單，安全快速。儀器由主機、探測器組、監測軟件、USB通訊線等組成，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、相序及核相結果；同時三相顯示，清晰直觀，使測試更簡單輕松。監測軟件具有在線實時監控、歷史數據查詢、相位指示、相序功能；具有歷史數據讀取、查閱、保存、打印等功能。
產品特點
1.采用非接觸核相技術、在柜外接收核相數據，規避了操作人員與柜內高壓電直接接觸的風險，確保人員和設備的安全。
2.A、B、C三相同時完成核相，核相準確操作便捷。
3.采用3.5寸LCD彩屏，可同屏顯示相位、相序、及核相結果，清晰直觀。
4.數據存儲功能，能存儲200組數據。USB接口數據上傳功能，存儲數據可以上傳電腦，保存打印。
|
功 能 |
中置柜核相、相位、相序測試 |
|
電 源 |
主 機：3.7V,2600mAh充電鋰電池 探測器: 3.7V,600mAh充電鋰電池 |
|
核相方式 |
非接觸式核相 |
|
核相電壓 |
AC 10KV～35KV |
|
核相距離 |
20m |
|
相別定性 |
同相:－20°～20°；異相: 100°～140°和220°～260° |
|
量 程 |
測試相位：0°～360° |
|
精 度 |
相位：≤±10° |
|
頻率：≤±2Hz |
|
|
分 辯 率 |
相位：1° |
|
發射頻率 |
433MHz、315MHz |
|
LCD尺寸 |
3.5寸彩屏；顯示域：71mm×53mm |
|
相位指示 |
數字同時顯示 |
|
電壓顯示 |
顯示電壓等級 |
|
顯示速率 |
2次/秒 |
|
數據存儲 |
200組(掉電不會丟失數據) |
|
自動關機 |
開機約15分鐘儀表將自動關機 |
|
電池電壓 |
主機電池4格電量顯示，當只有1格或0格時，請充電；探測器當指示燈快速閃爍時，表示電池電壓低請充電。 |
|
額定電流 |
探測器：30mA max；主機：150mA max |
|
儀表質量 |
儀器：約950g(含電池) |
|
儀器尺寸 |
主機195mm×100mm×45mm； 探測器80mm×46mm×26mm |
|
絕緣試驗 |
主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
|
外界干擾 |
無特強電磁場；無433MHz 、315MHz同頻干擾 |
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%rh以下 |
|
適合安規 |
GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求 |
|
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003標準 |
|

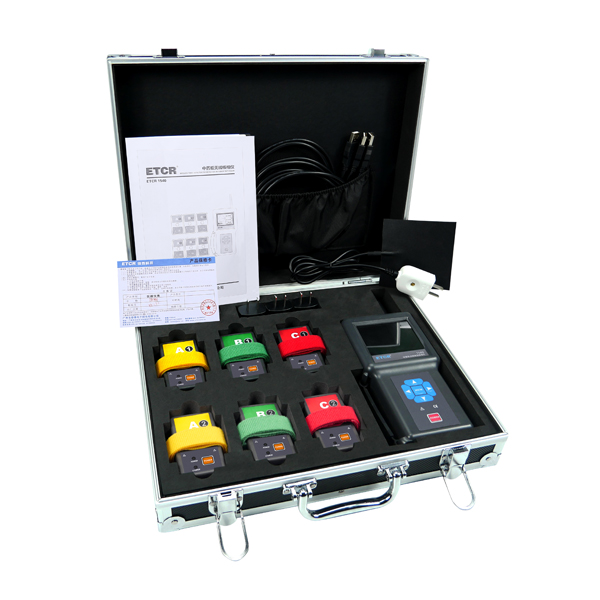

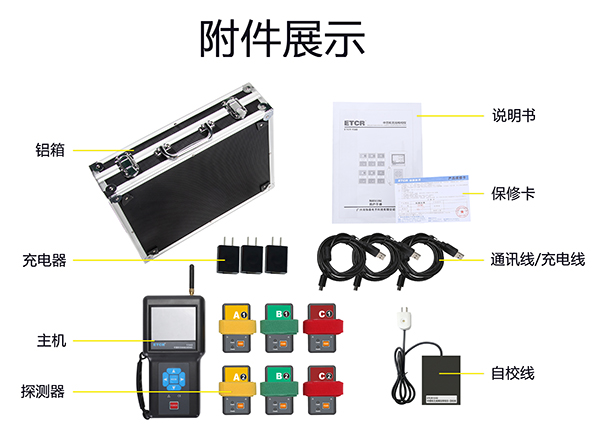

主機 |
1臺 |
|
探測器 |
6臺 |
|
USB通訊線/充電線 |
3條 |
|
自校線 |
1條 |
|
儀表箱 |
1個 |
|
充電器 |
3個 |
|
用戶手冊、保修卡、合格證 |
1份 |
